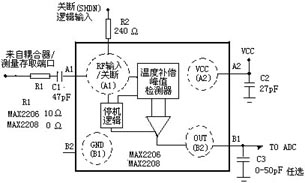

MAX2206/MAX2208功率检测器在CDMA中的应用 (图) 蜂窝电话系统经常依赖于发射端的功率控制来确保系统正常运行和最大容量，在CDMA系统中也是如此。MAXIM公司产的MAX2206/MAX2208功率检测器（即系统集成电路）可用来准确检测发射输出端功率并能进行精确控制。本文介绍MAX2206和MAX2208在CDMA中的应用及其电路和数据，其所提供数据均工作在83MHz和1880MHz频段，来自MAX2206和MAX2208评估电路。 1 MAX2206和MAX2208介绍  图1 MAX2206/MAX2208引脚方框图 1.2 MAX2206和MAX2208区别 第一是动态范围，MAX2206有40dB的动态范围，范围从－25dBm到+15dBm，MAX2208动态范围为25dB。从 －10dBm到+15dBm，比MAX2206低，可以降低功耗；第二是MAX2208有集成滤波器，而MAX2206没有。有了滤波器可以对平均功率进行检测，这对于工作在CDMA调制信号时是非常必要的。而MAX2206则需要通过外部滤波器才能准确检测这样的信号。 2 在CDMA中的应用  图2 MAX2208评估电路 MAX2206输出端没有集成滤波器，为了平滑输出电压从而使得CDMA信号可以正确测量，需要在芯片的输出脚上加一个6800pF电容C4和电阻R3组成的低通滤波器（见图3），可通过增加电容和电阻的值来降低滤波器带宽，较窄的滤波器带宽可减小纹波幅度。表2提供了MAX2206典型应用的结果。从表2中看出，Vout并接一个电容C4和电阻R3后，纹波噪声Vp-p逐一降低，从47mV降低至10mV。 但是，减小纹波是有代价的，这就是增加了响应时间，为此，必须折中考虑响应时间与纹波噪声。大多数CDMA系统所带的响应时间不是很严格，典型的是小于500μs。纹波噪声可降低到系统参数要求的范围内，同时满足响应时间要求。例如，没有外部滤波器时，MAX2228的响应时间为15μs。若增加输出电容1500pF，最大纹波噪声可减少到低于50mV，而响应时间则增加到350μs。对于MAX2206，应用了一个RC网络，包含一个15kΩ的电阻和一个6800pF的电容，最大纹波噪声可减少到低于50mV，则响应时间为240μs。 3 如何选择最合适的器件  图 3 MAX2206评估电路 其次要考虑的另一个因素是功率检测器占用电路板的面积大小，MAX2206在输出端需增加电阻，这就增加了功率检测器所占面积。如果空间是设计中关键因素，那么MAX2208可以得到更紧凑的设计。 值得注意的是，测试中纹波噪声测量的噪声底为10mV，10mV，仅仅是外部噪声的测量结果，因此不代表功率器的性能。
| ||||||||||||||
